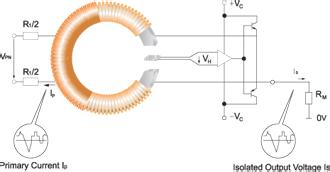

电压传感器是一种利用霍尔闭环（磁平衡）原理将被测电压转换成与原边电压成比例跟随输出的电流或电压的测量模块，原副边之间高度绝缘，具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。
电压传感器主要的几个参数就是被测量电压，输出信号，电源，这些，其他都是次要参数,我们常用电压传感器讲解:
1 电源一般都是双电源12/15/24V
2 测量电压范围为5 V到8000 V
3 输出信号20 mA /50mA/4-20 mA/ 0-25mA 等等，同时电压变送器可做电压输出
4 安装方式为线路板焊接,固定安装,导轨安装,根据尺寸来选择
下面是HV25-P电压传感器的具体参数：
电气参数
额定输入有效值电流 10 mA
测量电流范围 14 mA
测量电阻 ±15V @ ±10mAmax 100(min) 350(max) Ω
@±14mAmax 100(min) 190(max) Ω
额定输出有效值电流 25±0.5% mA
电源电压 ±15±5% V
匝比 2500 ：1000
零电流失调 ±0.1 mA
电流失调温漂 -10℃～70℃ ±0.5 mA
响应时间 40 μS
线性度 ≤0.2 %FS
绝缘电压 50HZ，1min 2.5 KV
初级线圈内阻 200 Ω
次级线圈内阻 110 Ω
工作温度 -40～+85 ℃
储存温度 -40～+125 ℃
|
