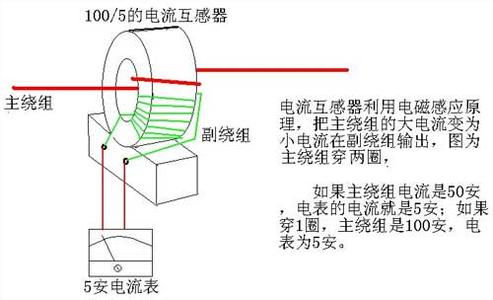

电流互感器，是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为5A或1A的变换设备。它的工作原理和变压器相似。
1、一次绕组与高压回路串联，只取决于所在高压回路电流，而与二次负荷大小无关。
2、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。
3、二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。
霍尔电流传感器开环模式与闭环模式。
开环模式又称为直接测量式霍尔电流传感器，输入为电流，输出为电压。这种方式的优点是结构简单，测量结果的精度和线性度都较高�？刹庵绷�、交流和各种波形的电流。但它的测量范围、带宽等受到一定的限制。在这种应用中，霍尔器件是磁场检测器，它检测的是磁芯气隙中的磁感应强度。电流增大后，磁芯可能达到饱和；随着频率升高，磁芯中的涡流损耗、磁滞损耗等也会随之升高。这些都会对测量精度产生影响。当然，也可采取一些改进措施来降低这些影响，例如选择饱和磁感应强度高的磁芯材料；制成多层磁芯；采用多个霍尔元件来进行检测等等。

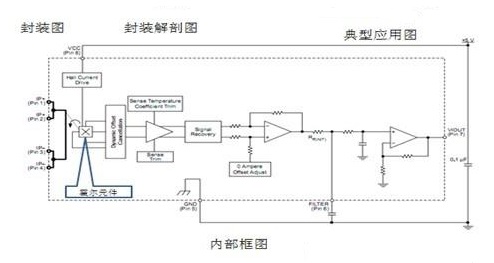

开环模式的结构原理见下图

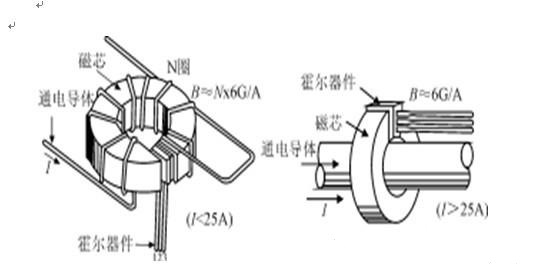

根据检测量程的需求，一般分为以下两种绕线模式，左图为小量程的结构图，右图为大量程的结构图。

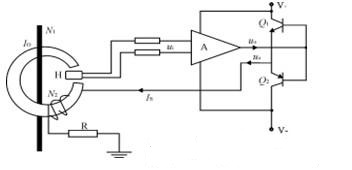

闭环模式又称为零磁通模式或磁平衡模式，其输入与输出端均为电流信号。原理见下图
将霍尔器件的输出电压进行放大，再经电流放大后，让这个电流通过补偿线圈，并令补偿线圈产生的磁场和被测电流产生的磁场方向相反，最终达到磁平衡。
这个平衡过程是自动建立的，是一个动态平衡。建立平衡所需的时间极短。平衡时，霍尔器件处于零磁通状态。磁芯中的磁感应强度极低（理想状态应为0），不会使磁芯饱和，也不会产生大的磁滞损耗和涡流损耗。恰当地选择磁芯材料和线路元件，可做出性能优良的零磁通电流传感器。
下面是我公司闭环系列一款产品：
 电气参数
HBA25-TP HBA50-TP
额定输入有效电流值 25 50 A
测量电流范围 ±50 ±100 A
匝比 1-2-2-4：1000 1-2-3-4：2500
额定输出有效值电流 ±25±0.5% ±50±0.5% mA
次级线圈内阻 40 30 Ω
电源电压 ±15±5% V
零电流失调 ±0.2 mA
电流失调温漂 ≤±0.01 mA/℃
响应时间 ＜1 μS
线性度 ≤0.1 %FS
di/dt跟随精度 �。�50 A/μS
带宽(-3dB) DC...200 KHz
绝缘电压 50HZ，1min 5 KV
工作温度 -40～+85 ℃
储存温度 -40～+125 ℃

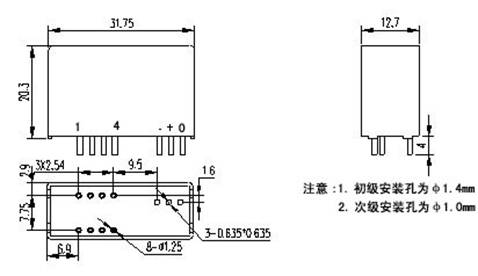

 机械参数
接线图
|
初级 |
初级接法IPN(A) |
峰值电流IP(A) |
输出电流Is（mA） |
初级引脚连线 |
|
1 |
25，50 |
55，100 |
25，50 |
|
|
2 |
12，25 |
27，50 |
24，50 |
|
|
3 |
8，16 |
18，33 |
24，48 |
|
|
4 |
6，12 |
13，25 |
24，48 |
|
|
