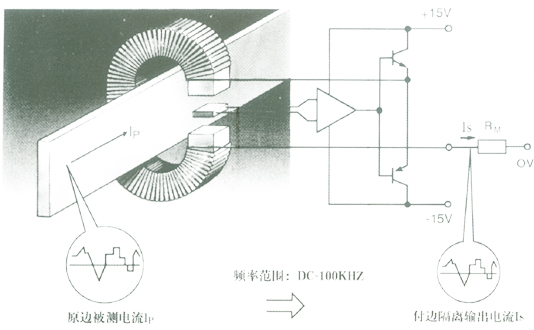

霍尔电压传感器是一种利用霍尔效应，将原边电压通过外置或内置电阻，将电流限制在10mA,此电流经过多匝绕组之后，经过聚磁材料将原边电流产生的磁场被气隙中的霍尔元件检测到，并感应出相应电动势，该电动势经过电路调整后反馈给补偿线圈进而补偿，该补偿线圈产生的磁通与原边电流（被测电压通过限流电阻产生）产生的磁通大小相等，方向相反，从而在磁芯中保持磁通为零
电压传感器HV25-P,HV100,HV100-1500,HV100-4000系列 包括测试电流的 测试电压的从100V到6000V，
下面是HV100的电压传感器的技术参数
电气参数
额定输入有效值电流 10 mA
测量电流范围 20 mA
测量电阻 ±15V @±10mAmax 0(min) 150(max) Ω
@±20mAmax 0(min) 50(max) Ω
额定输出有效值电流 50±0.6% mA
电源电压 ±15±5% V
匝比 10000 ：2000
零电流失调 ±0.2 mA
电流失调温漂 -10℃～70℃ ±0.3 mA
响应时间 40 μS
线性度 ≤0.1 %FS
绝缘电压 50HZ，1min 6 KV
初级线圈内阻 1900 Ω
次级线圈内阻 60 Ω
工作温度 -10～+70 ℃
储存温度 -25～+85 ℃
机械参数
使用说明
电阻R1使传感器输入电流为额定初级电流时传感器有最佳精度，因此传感器应尽量测量与10mA的初级电流相对应的电压。
例如：测电压VIN=1000V
精度=±0.6%ofVIN(@TatA=+25℃) a)R1=100kΩ/40w,IP=10mA
精度=±2.5%ofVIN(@Ta=+25℃) b)R1=400kΩ/5w,IP=2.5mA
工作范围(推荐的)考虑到初级线圈的电阻(与R1相比，为保持温度差异近可能低)和隔离，此传感器适用于测量电压100V至2500V。
|
