如果整流器桥臂内的某个二极管反向击穿，则在这个二极管支路的熔断器开始熔断的弧前时间和燃弧时间内，将有逆向的故障电流流经这个桥臂。在整流器的每个桥臂设置一只电流传感器，用于检测此逆向电流。出现逆流时输出信号给�；さ缏�，该信号经过判别处理后，输出跳闸信号给后续操作。
逆流�；ぴ硗�

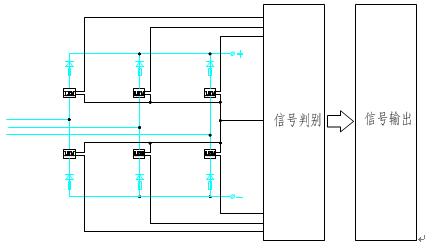

图上所示为一个6脉波整流电路的逆流�；ぴ硗�，在一台12脉波整流器内，共设置12只电流传感器，检测整流桥各桥臂的电流。
设置在整流器桥臂的电流传感器的选择需要根据整流器容量的大小，并且需要考虑出现大电流时可以正常检测，不至于传感器饱和。以我公司已经批量生产的2200kW整流器为例，HKA-F3系列电流传感器。该传感器使用±15V双电源供电，可以测量2000A电流，电流2000A时输出4V电压，响应时间在20μs以内，可用于-40 ~ +85℃的工作环境。HKA-K2F是一种应用霍尔效应的开环电流传感器，体积小、重量轻、成本较低，采用对开式结构，安装、更换均十分方便，原边与副边之间高度绝缘，传感器本身的电流消耗仅为25mA，精度基本能满足�；さ缏返氖褂眯枨�。
选用HKA-K2F系列电流传感器构成的逆流�；せ芈�，其优点主要体现在以下几个方面：
（1）由于电流传感器副边输出的是一个电压信号，因此就使后续电路变的简单。
（2）原边与副边之间良好的绝缘性能，使主、辅回路安全隔离。
（3）适应-40 ~ +85℃的工作环境，可满足城轨供电系统变电所恶劣的使用条件。
（4）对开式结构，方便工作人员在长期使用中的维护。
（5）精度高、响应时间短，满足保护电路的需求。
除了在逆流保护回路中使用电流传感器之外，在整流器直流输出电压、直流输出电流的检测中也使用到了电流传感器，正是由于其良好的隔离特性及精度，为盘面表计提供了准确的信号。 |
