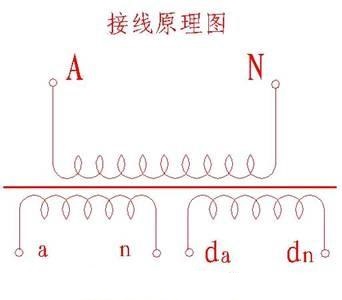

电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、 或同时为负，称此极性为同极性端或同名端，用符号"*"、"-" 或"."表示。（也可理解为一次电流与二次电流的方向关系）。 按照规定，电流互感器一次线圈首端标为 L1，尾端标为 L2； 二次线圈的首端标为 K1，尾端标为 K2。在接线中 L1 和 K1 称为同极性端，L2 和 K2 也为同极性端。其三种标注方法如图 1 所示。 电流互感器同极性端的判别与耦合线圈的极性判别相同。较简单的方法例如用 1.5V 干电池接一次线圈，用一高内阻、 大量程的直流电压表接二次线圈。当开关闭合时，如果 发现电压表指针正向偏转，可判定 1 和 2 是同极性端， 当开关闭合时，如果发现电压表指针反向偏转，可判定1 和 2 不是同极性端。
1、 电流互感器的极性与常用电流保护以及易出错的二次接线
1 一相接线

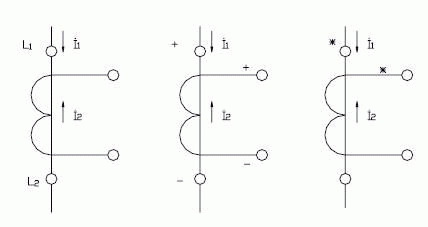

图 1 电流互感器的三种极性标注

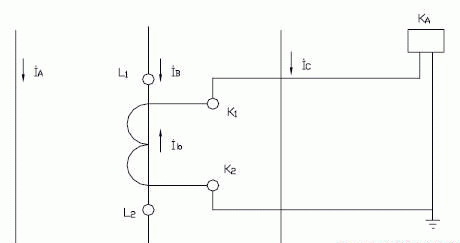

图 2 一相接线
低压互感器把大电流转换成小电流
|
