电流传感器已广泛应用于各类应用中，从太阳能逆变器和电力驱动设备、服务器和电信应用、电源和家用电器直至电动车和混合动力车都能看到电流传感器的踪影。由于对能效、更高的能量转换效率、电动交通和智能电网的要求日益增长，对电流传感器的需求也随之增加。
在所有此类应用领域中，传感器除了要达到高精度和在产品整个生命周期内确�？煽吭诵械囊笾�，还需达到尺寸小、功耗低、灵活性高及性价比高的要求。
在不同的测量应用中，除了需要在特定的时刻检测电流以外，还对测量精度(绝对精度以及整个生命周期内的精度)、外部干扰抑制、防修改、量程、功耗、带宽、尺寸及成本等有不同的要求，因此存在测量电流的不同方法。

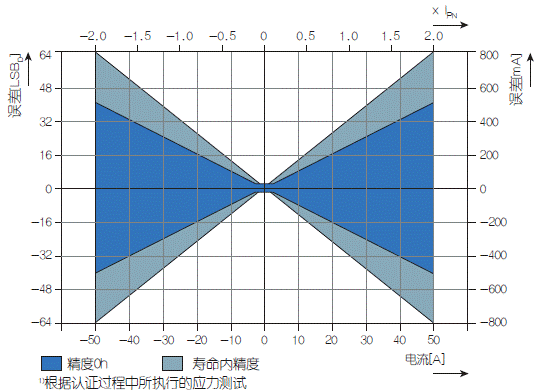

基于磁场的传感器可分为开环配置型和闭环配置型两种。对于开环传感器，初级电流在环形铁芯中产生磁场，该磁场进而由霍尔传感器转换为测量电压。同时，初级电流产生的磁通量集中在磁路内。对于闭环传感器，初级电流产生的磁通量在次级绕组的帮助下达到平衡，在这一过程中使用了具有相关电子器件的霍尔传感器。由于存在铁芯损耗、饱和与迟滞现象以及长时间漂移，以上两种方法均有局限性。与传统带磁芯的开环和闭环系统相比，霍尔电流传感器显著提升了测量精度(图1)。其精度最大为1%(0h)，在产品整个生命周期内为1.6%。
|
