HZ-DC系列直流电流隔离变送器
HZ-DC系列直流电流隔离变送器的初、次级之间是绝缘的，可用于测量直流电流。
电气参数
HZ5-DC HZ10-DC HZ30-DC
HZ50-DC HZ100-DC
原边额定有效值 5 10 30 50 100 A
原边电流测量范围 120 %IPN
额定输出电压 5±0.5% V
电源电压 12...24±5% V
静态功耗 300 mW
温漂 300 PPM/℃
线性度 ≤0.1 %FS
响应时间 ≤350 mS
绝缘电压 50HZ，1min 2.0 KV
工作温度 -10～+60 ℃
储存温度 -20～+80 ℃

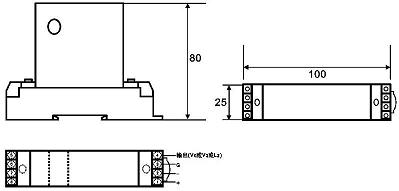

机械参数
使用说明
1、产品命名：HZ**-DC-P*O*D*
HZ代表品牌**代表输入电流
D代表直流，C代表电流
P代表电源：P1：+12～15V；P2：+24V；P4：自定义
O代表输出：O1：0～5V；O2：0～20mA；O3：4～20mA；O4：自定义
D代表导轨安装方式：D1不穿孔；D2穿孔(孔径分别为φ8，φ12，φ16)
2、传感器的输出幅度可根据用户需要进行适当调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。
4、电压输出型负载≥2KΩ，电流输出型≤500Ω。
下载详细资料 HZ-DC-D2.pdf |
