HZ-AC-P3O3D4 系列交流电流隔离变送器
HZ-AC-P3O3D4系列交流电流隔离变送器的初、次级之间是绝缘的，可用于测量交流电流。
电气参数
HZ5-AC HZ10-AC HZ20-AC
原边额定有效值 5 10 20 A
原边电流测量范围 120 %IPN
额定输出 4-20 mA
电源电压 AC 220±5% V
负载能力 500 Ω
静态功耗 1000 mW
温漂 200 PPM/℃
线性度 ≤0.1 %FS
频带宽度(-3dB) 20～3K Hz
响应时间 ≤350 mS
绝缘电压 50HZ，1min 1.5 KV
工作温度 -10～+60 ℃
储存温度 -20～+80 ℃

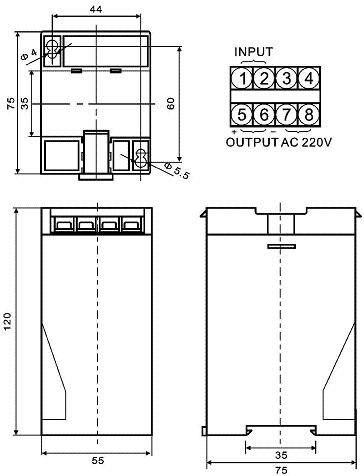

机械参数
使用说明
1、产品命名：HZ**-AC-P*O*D4
HZ代表品牌**代表输入电流
A代表交流，C代表电流
P代表电源：P1：+12～15V；P2：+24V；P3：AC220V；P4：自定义
O代表输出：O1：0～5V；O2：0～20mA；O3：4～20mA；O4：自定义
D4代表导轨安装方式外壳
2、传感器的输出幅度可根据用户需要进行适当调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。
4、电压输出型负载≥2KΩ，电流输出型≤500Ω。
