HCA-YS1系列直流漏电流传感器的初、次级之间是绝缘的，可用于直流漏电监测系统，电流差值测量。
电气参数
HCA10-YS1 HCA20-YS1 HCA30-YS1
HCA40-YS1 HCA50-YS1
额定输入电流 10 20 30 40 50 mA
测量电流范围 20 40 60 80 100 mA
额定输出电压 ±5±0.5% V
电源电压 ±15±5% V
失调电压 30 mV
失调电压漂移 ≤±1 mV/℃
线性度 ≤0.5 %FS
响应时间 ≤20 mS
绝缘电压 50HZ，1min 2.5 KV
工作温度 -10～+70 ℃
储存温度 -25～+85 ℃

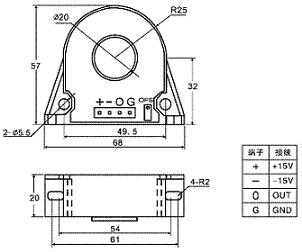

机械参数
使用说明
1、当待测电流从传感器穿过，即可在输出端测得一一对应的电压大小。
（注意：错误的接线可能导致传感器损坏）
2、传感器的输出幅度可根据用户需要进行适当调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。
4、可按用户要求提供PCB电路板式安装方式。
下载详细资料 HCA-YS1.pdf |
