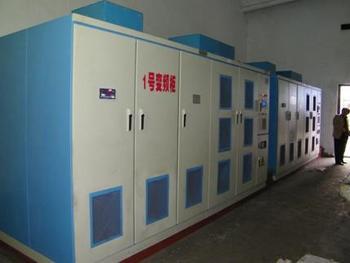

霍尔电流传感器在变频器中主要起到保护昂贵的大功率晶体管的作用.由于霍尔电流传感器的响应时间短于1μs，所以，当出现过载短路时，在晶体管未达到极限温度之前即可切断电源，使晶体管得到可靠的保护。

北京华智兴远的闭环系列传感器 HBA-SP / HBA-NP / HBA-F1,一直在变频器中应用,而且受到客户的好评 .
该系列闭环霍尔电流传感器的初、次级之间是绝缘的，具有超强抗干扰能力，可用于测量直流、交流和脉冲电流。
霍尔电流传感器按其工作模式可分为直接测量式和零磁通式，在变频器中由于需要精准的控制及计算，因此选用了零磁通方式。将霍尔器件的输出电压进行放大，再经电流放大后，让这个电流通过补偿线圈，并令补偿线圈产生的磁场和被测电流产生的磁场方向相反，若满足条件IoN1=IsN2，则磁芯中的磁通为0，这时下式成立：
Io=Is(N2/N1)式中，I1为被测电流，即磁芯中初级绕组中的电流，N1为初级绕组的匝数，I2为补偿绕组中的电流，N2为补偿绕组的匝数。由上式可知，达到磁平衡时，即可由Is及匝数比N2/N1得到Io。
霍尔电流传感器的特点是可以实现电流的“无电位”检测。即测量电路不必接入被测电路即可实现电流检测，它们靠磁场进行耦合。因此，检测电路的输入、输出电路是完全电隔离的。检测过程中，检测电路与被检电路互不影响。 |
