光伏直流柜是对光伏汇流箱汇流后的直流电进行汇总、监控、�；さ墓δ芄�(一般指汇总直流负荷的电柜)，直流防雷柜可以将多路直流输入汇总成一路电流输出，每路都有�；ぷ爸�(断路器、熔断器等)、防反二极管等，而且可以对每路电压电流进行监控，并可以实现远程通信，而霍尔电流传感器主要起到监测光伏汇流箱实时输出电流的作用。
2 工作原理
霍尔电流传感器是根据霍尔效应制作的一种磁场传感器，按原理可分为开环(直放式)和闭环(磁平衡式)，基于实际应用中开环(直放式)原理传感器结构相对紧凑、功耗小且成本较低，光伏直流柜中普遍使用开环(直放式)原理霍尔电流传感器来配合光伏直流柜汇流采集装置。

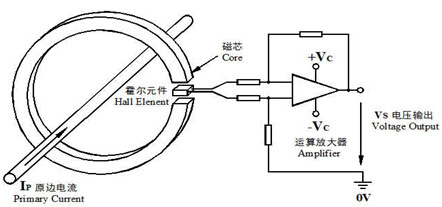

霍尔电流传感器开环(直放式)原理：如图1所示，当原边电流IP流过一根长导线时，在导线周围将产生磁场，磁场的大小与流过导线的电流成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件进行测量并放大输出，其输出电压VS精确的反映原边电流IP。一般的额定输出标定为4V/5V。
3 选型
3.1 产品介绍
霍尔电流传感器结合了电流互感器和分流器的所有优点，克服了互感器和分流器的不足，如表1所示：

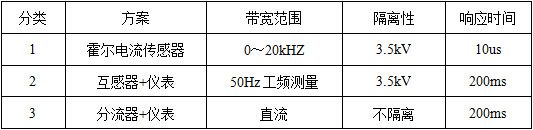

表1 霍尔电流传感器优点对比表
一般情况下，可以根据输入信号、内孔尺寸来选择霍尔电流传感器 �？坊舳缌鞔衅餍秃叛⌒腿绫�2所示：

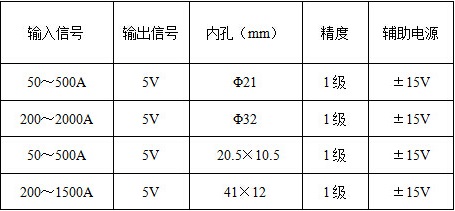

表2 开环霍尔电流传感器选型表
3.2 产品外形
常见开环霍尔电流传感器如图2所示：

图2 开环霍尔电流传感器实物图
3.3 技术指标
● 响应时间：≤10us
● 频宽：20kH*********
● 失调电压：±15mV
● 工作温度：-25～70℃
● 存储温度：-40～80℃
● 输出负载：根据不同辅助电源、输入信号、输出信号而定
● 输入过载能力：输入量程最大值2倍可恢复正常工作
● 耐压：3.5kV/50H*********/1min
4 应用
4.1 应用案例

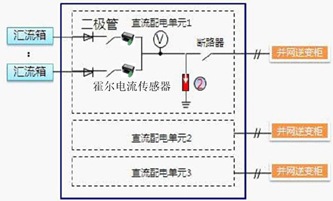

在实际应用中，以光伏直流柜需要对8路光伏汇流箱输出电流电压进行监测为例，鉴于光伏直流柜中一般汇流采用铜牌接入且柜体空间有限制，可推荐采用8个体积较小的HKA-F1-200A/5V霍尔开环电流传感器(如图3、图4所示)配合安科瑞直流柜汇流采集装置AG可计算出前级8路汇流箱的实时输出电流，同时可 配合1个直流高压电压传感器HV100(输入范围DC 0-1500V)实现功率及电能测量。
4.2 使用注意事项
1、为了得到较好的动态特性和灵敏度，必须注意原边线圈和副边线圈的耦合，要耦合得好，最好用单根导线且导线完全填满霍尔传感器�？榭拙�;
2、使用中当大的直流电流流过传感器原边线圈，且次级电路没有接通电源|稳压器或副边开路，则其磁路被磁化，而产生剩磁，影响测量精度(故使用时要先接通电源和测量端M)，发生这种情况时，要先进行退磁处理。其方法是次边电路不加电源，而在原边线圈中通过同样等级大小的交流电流并逐渐减小其值;
3、在大多数场合，霍尔传感器都具有很强的抗外磁场干扰能力，一般在距离模块5-10cm之间存在一个两倍于工作电流Ip的电流所产生的磁场干扰是可以忽略的，但当有更强的磁场干扰时，要采取适当的措施来解决。通常方法有：
① 调整�？榉较�，使外磁场对模块的影响最小;
�、� 在�？樯霞诱忠桓隹勾懦〉慕鹗羝帘握�;
�、� 选用带双霍尔元件或多霍尔元件的�？�;
④ 测量的最佳精度是在额定值下得到的，当被测电流远低于额定值时，要获得最佳精度，原边可使用多匝，即：IpNp=额定安匝数。另外，原边馈线温度不应超过80℃。 |
