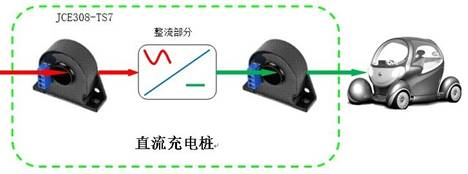

华智兴远闭环系HBA系列电流传感器对充电桩进线端三相电流进行检测，另外在整流柜的输出端，也就是在放电一端在进行监测。如下图：
电流传感器是电动汽车充电桩中最主要的核心检测原件，保证充电桩为电动汽车输送的电量得到精确计量。
电气参数
HBA100-YSA HBA200-YSA HBA300-YSA
额定输入有效电流值 100 200 300 A
测量电流范围 300(±18V,20Ω) 600(±18V,30Ω) 900(±18V,20Ω) A
匝比 1：2000 1：2000 1：3000
测量电阻 with±12V @±100Amax 80(max) @±200Amax 80(max) @±300Amax 76(max) Ω
@±200Amax 25(max) @±500Amax 20(max) @±600Amax 22(max) Ω
with±15V @±100Amax110(max) @±200Amax 120(max) @±300Amax 100(max) Ω
@±200Amax 40(max) @±500Amax 30(max) @±600Amax 36(max) Ω
额定输出有效值电流 50±0.5% 100±0.5% 100±0.5% mA
电源电压 ±12～±18 V
零电流失调 ±0.2 mA
电流失调温漂 -40℃～+85℃ ±0.5 mA
响应时间 ≤1 μS
线性度 ＜0.1 %FS
绝缘电压 50HZ，1min 6 KV
di/dt跟随精度 ＞200 A/μS
带宽(-3dB) DC...100 KHz
次级线圈内阻 25 21 32 Ω
工作温度 -40～+85 ℃
储存温度 -40～+125 ℃
注意：选择电流传感器时一定要注意产品的工作环境，必须在-40°C——85°C，储存温度在-40～+125 °C，闭环电流传感器不可以长时间的过载测量，选择时尽量要大些，流些过载的余地，不要让传感器在潮湿的环境中使用。
|
