一、 基于分流器的检测方法

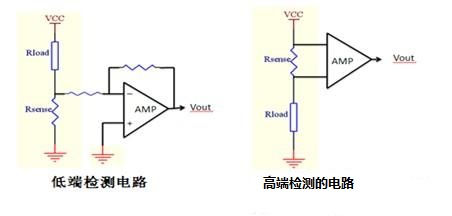

高边检测将检测电阻放在电源和负载之间。如果更要细分，可将开关的位置一并考虑进去，因为我们面对的是感性负载�！�
低端检测电路易对地线造成干扰；高端检测，电阻与运放的选择要求高。 检测电阻，成本低廉的一般精度较低，温漂大，而如果要选用精度高的，温漂小的，则需要用到合金电阻，成本将大大提高。运放成本低的，钳位电压低，而特殊工艺的，则成本上升很多。
二、 基于磁场的检测方法
基于磁场的检测方法(霍尔传感器为代表)有很多有点，如良好的隔离和较低的功率损耗，这使得它在电源驱动技术和大电流领域应用较多，但它同样也有不足，比如体积较大，补偿特性、线性以及温度特性不理想等。
我公司HKA－P系列霍尔电流传感器检测的电流的方式为例:

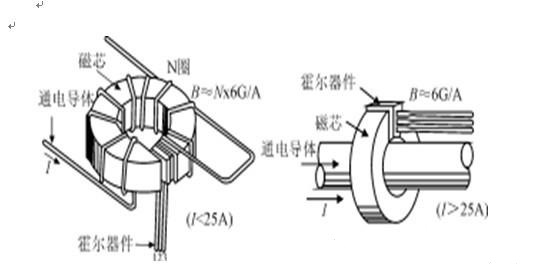

图下为电流传感器的内部结构
 电气参数
HKA05-P HKA10-P HKA12.5-P HKA15-P
HKA20-P HKA25-P HKA30-P HKA50-P
额定输入电流 5 10 12.5 15 20 25 30 50 A
测量电流范围 15 30 37.5 45 60 75 90 150 A
额定输出电压 4±1% V
电源电压 ±15±0.5% V
零电流失调 ±0.04 V
消耗电流 ≤±18±20 mA
线性度 ≤0.1 %FS
响应时间 ＜1 μS
输出温漂 ＜±0.03 %/℃
零点温漂 ±1 mV/℃
绝缘电压 50(60)HZ，1min 2.5 KV
绝缘强度 ＞500 MΩ
工作温度 -40～+85 ℃
储存温度 -40～+125 ℃

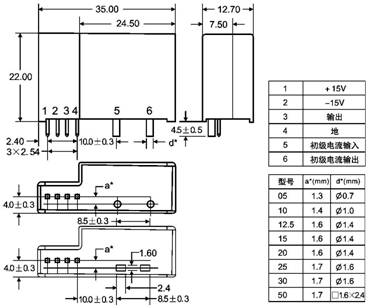

机械参数
霍尔电流传感器是利用霍尔效应将一次大电流变换为二次微小电压信号的传感器。实际设计的霍尔传感器往往通过运算放大器等电路，将微弱的电压信号放大为标准电压或电流信号。
|
