HBA－F1系列霍尔电流传感器
HBA-F1系列霍尔电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流。
电气参数
HBA50-F1 HBA100-F1 HBA200-F1 HBA300-F1
额定输入电流 50 100 200 300 A
测量电流范围 150（±18V, 91Ω） 300（±18V, 30Ω） 600（±18V, 30Ω） 900（±18V, 20Ω） A
匝比 1：1000 1：1000 1：2000 1：3000
输出电流 50±0.5% 100±0.5% 100±0.5% 100±0.5% mA
次级线圈内阻 20 20 25 35 Ω
测量电阻 10～50 Ω
零电流失调 ＜0.2 mA
电源电压 ±15±5% V
零点温漂 -40～+85℃ ±0.5 mA
带宽 DC～150 KHz
线性度 ±0.15 %
响应时间 ≤1 μS
绝缘电压 50HZ，1min 3.0 KV
工作温度 -40～+85 ℃
储存温度 -40～+125 ℃

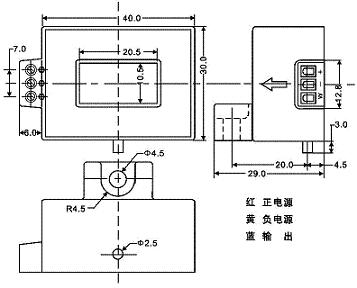

机械参数
使用说明
1、应用：通讯电源、不间断电源UPS、斩波器、电化学、整流、电源监测、电焊机、变频、开关电源、电池监测、电动机监测等领域。
2、传感器的输出幅度可根据用户需要进行适当调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。
下载详细资料 HBA-F1.pdf |
