HBA－NP系列霍尔电流传感器
HBA-NP系列霍尔电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流。
电气参数
HBA6-NP HBA25-NP HBA50-NP
额定输入电流 6 25 50 A
测量电流范围 19.2 80 150 A
匝比 960 2000 2000
取样电阻 100±0.5% 50±0.5% 25±0.5% Ω
额定输出电压 2.5±0.625 2.5±0.625 2.5±0.625 V
电源电压 5±5% V
电压失调温漂 -40℃～+85℃ ≤±0.5 mV/℃
响应时间 ＜500 nS
di/dt跟随精度 ＞50 A/μS
带宽(-1dB) DC...200 KHz
线性度 ≤0.1 %FS
总精度 ±0.7 %
绝缘电压 50HZ，1min 2.5 KV
工作温度 -40～+85 ℃
储存温度 -40～+125 ℃

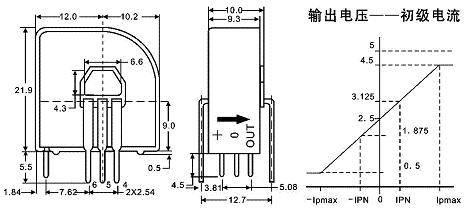

机械参数

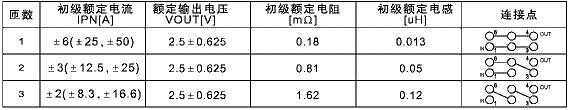

接线图
下载详细资料 HBA-NP.pdf |
