HBA-F2系列霍尔电流传感器
HBA-F2系列电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流。
电气参数
HBA200-F2 HKA300-F2 HBA400-F2 HBA500-F2
额定输入电流 200 300 400 500 A
测量电流范围 800(±24V,30Ω) 1200(±24V,25Ω) 1600(±24V,20Ω) 2000(±24V,15Ω) A
匝比 1:2000 1:3000 1:4000 1:5000
额定输出电流 100 100 100 100 mA
次级线圈内阻 25 30 35 42 Ω
测量电阻 10～80 Ω
零电流失调 ＜0.2 mA
电源电压 ±15～±24 V
零点温飘 -40～＋85℃ ±0.6 mA
线性度 ±0.1 %FS
带宽 -1db 0～150 KHZ
响应时间 ≤1 μS
绝缘电压 50HZ,1min 6.0 KV
工作温度 -40～＋85 ℃
储存温度 -40～＋125 ℃
机械参数

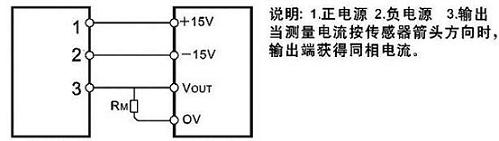

接线图
下载详细资料 HBA-F2.pdf |
