HBA-DP系列霍尔电流传感器
HBA-DP系列电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流。
电气参数
HBA25-DP HBA50-DP
额定输入电流 25 50 A
测量电流范围 50 100 A
次级匝数 1000±1 2000±2 T
次级阻抗 40 40 Ω
额定输出电流 25±0.5% 25±0.5% mA
电源电压 ±15±5% V
失调电流 ±0.2 mA
失调电流飘移 -40～＋85℃ ≤±0.6 mA
线性度 ≤0.1 %FS
总精度 ±0.7 %
di/dt跟随精度 ＞50 A/μS
响应时间 ＜1 μS
带宽 (-1db) DC～100 KHZ
绝缘电压 50HZ,1min 2.5 KV
工作温度 -40～＋85 ℃
储存温度 -40～＋125 ℃

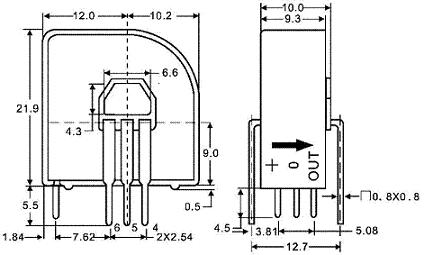

机械参数
接线图
下载详细资料 HBA-DP.pdf |
