HBA-S系列霍尔电流传感器
HBA-S系列霍尔电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流。
电气参数
HBA1000-S
额定输入电流 1000 A
测量电流范围 2000 A
测量电阻 with±15V @±1000Amax 0(min) 30(max) Ω
@±1200Amax 0(min) 20(max) Ω
with±24V @±1000Amax 0(min) 75(max) Ω
@±2000Amax 0(min) 15(max) Ω
匝比 1：5000
额定输出电流 200±0.5% mA
电源电压 ±15～±24 V
零电流失调 ±0.2 mA
电流失调温漂 -40℃～85℃ ±0.5 mA
响应时间 ＜ 1 μS
线性度 ≤0.1 %FS
绝缘电压 50HZ，1min 6 KV
di/dt跟随精度 ＞100 A/μS
带宽(-3dB) DC...100 KHz
次级线圈内阻 42 Ω
工作温度 -40～+85 ℃
储存温度 -40～+125 ℃

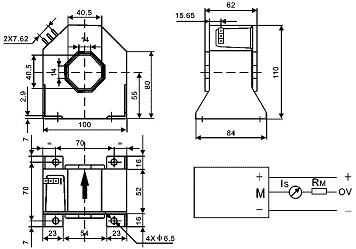

机械参数
使用说明
1、应用：通讯电源、不间断电源UPS、斩波器、电化学、整流、电源监测、电焊机、变频、开关电源、电池监测、电动机监测等领域。
2、在IP箭头方向流动时，IS是正向。初级导体温度不应超过100℃。
3、母排完全充满初级穿孔时动态表现(di/dt和响应时间)为最佳。
4、为了达到最佳的磁耦合，初级线匝应绕在传感器顶部。
下载详细资料 HBA-S.pdf |
