HBA-YSC系列高精度霍尔电流传感器
HBA-YSC系列电流传感器的初、次级之间是绝缘的，无位置误差，能真正测量分辨1000：1，用于三相精密测量直流、交流和脉冲电流。
电气参数
HBA50-YSC HBA100-YSC HBA200-YSC
额定输入有效值电流 50 100 200 A
测量电流范围 150(±18V,82Ω) 300(±18V,33Ω) 600(±18V,33Ω) A
匝 比 1:1000 1:1000 1:2000
测量电阻 with±12V @±50Amax 200(max) @±100Amax 82(max) @±200Amax 91(max) Ω
@±75Amax 120(max) @±150Amax 50(max) @±600Amax 15(max) Ω
with±15V @±50Amax 240(max) @±100Amax120(max) @±200Amax120(max) Ω
@±75Amax 150(max) @±150Amax 68(max) @±600Amax 20(max) Ω
额定输出有效值电流 50±0.2% 100±0.2% 100±0.2% mA
电源电压 ±12～±18 V
静态功耗电流 ≤20 mA
零失调电流 ±0.2 mA
电流失调温漂 -40～+85℃ ≤±0.5 mA
响应时间 <1 μS
线性度 ≤0.1 %FS
绝缘电压 50HZ，1min 3 KV
di/dt跟随精度 >200 A/μS
带宽(-3db) DC...100 KHZ
次级线圈电阻 30 25 20 Ω
工作温度 -40～+85 ℃
储存温度 -40～+125 ℃

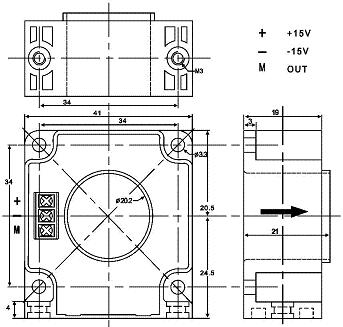

机械参数
使用说明
1、在Ip按箭头方向流动时,Is是正向；
2、初级导体温度不应超过100℃。
3、母排完全充满初级穿孔时动态表现（di/dt和响应时间）为最佳。
