HKA-YSD系列高精度霍尔电流传感器
HKA-YSD系列电流传感器的初、次级之间是绝缘的，具有高精度、无位置误差；用于精密测量直流、交流和脉冲电流的精密测量。
电气参数
HKA10-YSD HKA20-YSD HKA50-YSD
HKA75-YSD HKA100-YSD HKA200-YSD
额定输入电流 10 20 50 75 100 200 A
测量电流范围 20 40 100 150 200 400 A
额定输出电压 4±0.2% V
电源电压 ±15±5% V
失调电压 ±15 mV
磁失调电压 ±20 ±15 mV
失调电压漂移 ≤±1.0 ≤±0.5 mV/℃
线性度 ≤0.2 %FS
响应时间 ≤3 mS
带宽 20～20000 HZ
绝缘电压 50HZ，1min 2.5 KV
工作温度 -40～+85 ℃
储存温度 -55～+125 ℃

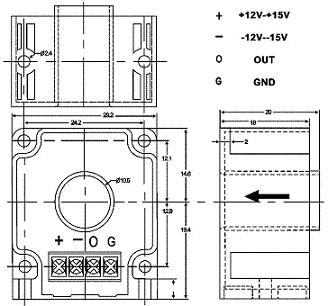

机械参数
使用说明
1、当待测电流从传感器穿过，即可在输出端测得电压大小。（注意：错误的接线可能导致传感器损坏）
2、传感器的输出幅度可根据用户需要进行适当调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。
